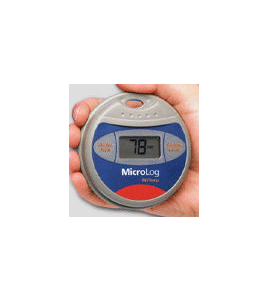

MicroLogPRO
Compact 10-bit 데이터 로거

2종류 공급 가능:
- 온도 및 외부 센서 (EC-700)
- 온습도 및 외부 센서 (EC-750)

신모델인 10-bit MicroLog (EC-750) 는 8-bit MicroLog (EC-650) 의 모든 장점에 다음 새로운 기능이 추가 됨.

MicroLogPRO 10-bit 는 온(습도) 데이터 로거 와 다양한 외장 센서를 이용하여 각종 계측이 가능하다.
　

이 신제품은 의약용, 식품용, 저장품 관리용, 상품 이송관리용, 미술관, 크린룸, 공조관리 등에 널리 이용된다.

MicroLogPRO 추가 기능:

• 휴대용 열전사 프린터- 간단히 MicroLog의 적외선 빔 외부 연결 포트를 이용 데이터를 스켄하여 인쇄한다.
• Software - 공급되는 MicroLab 소프트웨어로 데이터의 자동 저장과 사용환경의 일별 현황 보고서 작성이 가능하다.
• 무선 송신기 - 200 loggers 까지 자료 수신하여 PC 와 연결이 가능하다.

사 양

여기를 크릭하면 MicroLog 사양을 PDF 화일로 볼 수 있다

MicroLog 와 MicroLogPRO 비교표

주문 코드	EC600	EC650	EC700	EC750
샘플 분해능	8 bit		10 bit
내장 센서 측정 범위	-30˚C to 50˚C	-30˚C to 50˚C (T) 0 to 100% (RH)	-40 to +80˚C	-40 to 80˚C 0 to 100% (RH)
온도 정확도	±0.6˚C		±0.2˚C
습도 정확도	N/A	±3%	N/A	±2%
분해능	0.5˚C (-30˚C to -29˚C) 0.4˚C (-28˚C to -22˚C) 0.3˚C (-21˚C to 22˚C) 0.4˚C (23˚C to 32˚C) 0.5˚C (33˚C to 39˚C)	0.5%	0.2˚C (-40˚C to -20˚C) 0.1˚C (-21˚C to 50˚C) 0.2˚C (51˚C to 80˚C)	0.1%
Memory 용량	1 sensor - 16000 samples 2 sensors - 8000 samples 3 sensors - 5312 samples		1 sensor - 52000 samples 2 sensors - 26000 samples 3 sensors -16000 samples
Sampling 속도	최소: 1 ~ 10 seconds 최대: 1 ~ 2 hours
출력:
LCD	2 digit, 7-segments LCD		4 digits, 7-segments LCD (소수점 표시 기능 포함
LCD 단위Icons	˚C, ˚F, %RH, Ext		˚C, ˚F, %RH, pH, V, mA, mS (전도도), AL-H (고경보), AL-L
RS-232	PC 와 연결은 RS-232 cable 로 하며 통신 속도는 19200 kbps
USB - 옵션 제품	N/A	N/A	USB 1.1 옵션 : 방진 및 약 방수 기능 (200대 이상일 경우 주문 가능)	USB 1.1 향후 공급 예정
적외선 프린터 출력	30일간의 최대, 최소 기록 가능 무선으로 열전사 적외선 프린터에서 데이터 출력 가능 (printer HP82240B)		30일간의 최대, 최소 기록 가능 또는 실시간 데이터를 최후 128개 까지 프린트 가능 Wireless report to portable thermal printer HP82240B
전원 공급	내장 Lithium battery 3.6V, 1/2AA, 1.2AH
Battery 수명	약 24개월 (연결된 센서의 숫자 와 샘플링 속도의 설정치에 따라 변수가 있음)
규격	72mm 직경, 22.9mm 두께
무게	55g		55g

MicroLab 특징:

이 기능들은 현장의 다양한 요구에 맞추어 개발된 기능으로 신제품인 MicroLogPRO, new 10bit datalogger 와 같이 사용이 가능하다.최대, 최소 , 평균 수치 등의 통계 자료 분석 기능과 사용 환경 및 자료 저장 기간 동안의 측정 자료 요약 내용을 간결하게 볼 수 있으며 이 기능은 특히 의약품 제조 유통 과정에서 아주 유효 하다.

Mean Kinetic Temperature (동적 온도): 저장, 이송, 분배 과정에서 각기 다른 온도에서 누적된 열 스트레스의 표시.

Pasteurization (살균) : 식품 제조 공정에서 살균 처리 분석 에는 : High Temperature Short Time (HTST) 고온 단시간 살균; Ultra Pasteurization (UP) 울트라 살균 and Ultra High Temperature (UHT) 울트라 고온 살균.

Histogram (히스토그램): 측정 시간 과 퍼센트 레벨을 정의된 파라미터에 따라 표시한 역사적 데이터 측정 결과를 그래프로 보는 것으로 예를 들면 박물관 등에서 일정한 기간 동안 습도 측정 결과를 보고 관리하는 용도

데이터는 명확히 구분하여 로거의 ID 번호 별로 관리 하며 MicroLab 소프트웨어는 데이터를 자동으로 저장하여 일별로 환경 보고서를 만든다.

일별 저장 파일 관리: 일반적으로 사용하는 방법 대신 2번째 방법을 개발함. 이 방법은 데이터를 24시간 간격으로 나누어 각 단위별로 저장하여 향후 외부 표준에 맞는 통합 보고서를 만드는데 사용이 가능하다.

Text 기록 : enables text marks to be placed on the graph at relevant points where certain information needs to be highlighted.

Data 기록은 당신이 원하는 스프레드 쉬트 로 이송이 가능하다 (MicroLog 2 Excel software 이용).

GMT 기록
설정된 데이터 시간 기록은 GMT (Greenwich Mean Time) 로 하여 기록이 가능하여 특히 수출입 업체용에 요긴하다.

MicroLabPLUS
MicroLabPLUS 소프트웨어

MicroLabPLUS 특징:

These features respond specifically to requests from the field that enable a broader and more complex range of application environments. Not only do both versions now support the MicroLogPRO, new 10bit datalogger but provide analysis functionality including statistics – maximum, minimum and average enabling a quick glance summary of the environment and historical analysis. This is usually used by pharmaceutical companies who need a constant bird's eye picture of the conditions their materials are kept in.

Mean kinetic temperature, an expression of cumulative thermal stress in different temperatures during storage, transportation and distribution.

Pasteurization provides analysis for the most common methods of pasteurization in Industry: High Temperature Short Time (HTST); Ultra Pasteurization (UP) and Ultra High Temperature (UHT) pasteurization.

Histogram provides a graphical view of historical results presented according to defined parameters of periods of time and percentage levels. This provides a level of analysis which can be tailored to specific environment needs for an immediate picture. For example this can be used in a museum environment where the percentage of time the humidity reached certain levels can be viewed.

A screen shot of the actual working environment indicates pictorially where the sensors are placed and allows for immediate alert identification and resolution. Data can be clearly identified according to the ID number of the logger it came from and the threshold relevant to the that logger.

MicroLabPLUS lost communication alarm:
Added alarm features for lost communication, indicates when the signal has been lost, when communication has been regained and when the battery is low.

Cradle activation and deactivation transmission means that the user can select which cradles from his entire environment he wishes to view and record at any given moment.
Cradle activation and deactivation transmission means that the user can select which cradles from his entire environment he wishes to view and record at any given moment.

Selection of historic files according to sampling and average rates. On opening any given file the software automatically provides the option to select a specific data transmission time period and sampling rate.

DT132 (2.5m) 외부 온도 센서

This MicroLog sensor takes external temperature measurements in a wider range than the internal temperature sensor. With a faster response time than the internal sensor, it enables measuring materials that cannot be measured with the internal sensor.

사양:

DT093 외부 온도 센서 (8m Probe 케미블)

DT140 0-10 전압 센서

A general sensor that will measure any device or transmitter that produces a linear analog 0-10V output. The voltage can easily be converted to the correct measured units with the help of the Microlab program.

Specifications:

Range:	0-10V
Resolution:	0.05V
Accuracy:	±3% before calibration
Input Impedance:	3 M
Calibration:	Two point calibration
OV protection:	+30V

DT139 0-20 mA 외부 전류 센서

This MicroLog external sensor can sample any device or transmitter, producing a linear current between 0-20 mAmp. The 0-20 mAmp can be converted to the correct measured units by using Microlab¹s calibration option.

Specifications:

Range:	0-20 mA
Resolution:	±0.1 mA
Accuracy:	±3 before calibration
Calibration:	Two point calibration
OC protection:	55 mA

DT141 외부 접점 어뎁터

This MicroLog sensor monitors Reed Relay contacts and switch status (open/closed), to identify the correlation between phenomena such as temperature change and door status.

Specifications:

Range:	open/close
Connector:	Screw Terminal
Cable Length:	2.5 m
Internal Pull-Up Resistor:	No need for external power source

　

DT168 외부 pH Adaptor

Range:	0-14 pH
Resolution:	0.116 pH
Accuracy:	5% of reading
Calibration:	Offset calibration

외부 PT100 온도 Adaptor

Range:	-10°C to 10°C / -100°C to 120°C
Resolution:	0.1°C / 1.1C
Accuracy:	±0.25°C / ±1°C
Connector:	Screw Terminal

DT279 전도도 Adapter and Electrode

Range:	0 – 20mS
Resolution:	0.04mS
Accuracy:	3%
Response time:	less than 1 minute

DT163 Light (광도)

Light Range:	0 - 5000 Lux
Resolution:	25 Lux
Accuracy:	20% of reading

DT288 토양 수분계

Range:

0-100%

　

Temperature

Humidity

　

External sensors:

LCD units icons: ˚C, ˚F, %RH, pH, V, mA, mS

Temperature

Voltage

Current

pH

Conductivity
