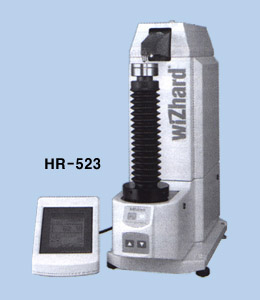

HR-511/521/522/523
810 시리즈
록크웰 타입 경도계
특징
■ 록크웰, 록크웰 수퍼피셜 및
브리넬 경도에 대한 여러 가지 시험압 생성
■ 내측면 (최소 ￠40mm/￠22mm*)및
외측면에 쉽게 도달하기 위한 돌고래 코 모양의
인덴터 암
* 선택 사양인 다이아몬드 인덴터(19BAA292)사용시
■ 정확한 로딩을 위한 실시간
전자식 시험압 콘트롤로 로드압의 오버슈팅이
발생하지 않는다.
■ 고정 테이블 위치에서 연속
시험을 하기 위한 인덴터 에스케이프 기능으로
테이블 작동에 의한 불안정성의 우려가 없다.
■ 자동 정지 상승 테이블 및
자동 시험압 사전 로딩으로 안정된 시험압 생성
■ 작업 범위가 넓은 콤팩트한
본체
■ RS-232C, 센트로닉스 및
디지매틱 코드를 포함한 다양한 데이터 출력
경도계 상단에 콘트롤
유니트를
부착할 수 있다. |
|
|
콘트롤
유니트 듀어러블 시트 스위치 타입
■ LED 디스플레이를 통한
듀어러블 시트 스위치 작동
■ 경도
스케일 선택에 따른 시험압의 원격 선택
■ 강력한 데이터 처리 및
1024 데이터 메모리
■ 데이터 옵셋
■ OK/NG 허용 오차 판정
■ SPC 연산(데이터 갯수,
최대값/최소값/평균, 범위, 상한/하한값,
표준편차(n, n-1), 합격/불합격 수) |
|
 |
터치 스크린 타입
■ 백라이트 LCD 그래픽
디스플레이를 통한 터치 스크린 작동
■ 경도 스케일 선택에 따른
시험압의 원격 선택
■ 사용자 편의를 위한 메시지
언어(영어, 독어, 불어, 스페인어, 이태리어,
일어) 선택 가능
■ 원통형 및 구형 표면 보정
■ 데이터 옵셋
■ 다른
경도 스케일(HV,HK,HRA/B
/C/D/F/G/15T/30T/45T/15N/30N/
45N, HS, HB(HBS)) 또는 인장강도로 완벽하게
변환
■ 유연한 데이터 포인트
편집 및 1024 데이터 메모리를 포함한
강력한 통계 처리
■ 측정 데이터 편집
■ OK/±NG 허용 오차 판정
■ SPC 연산(데이터 갯수,
최대값/최소값/평균, 범위, 상한/하한값,
표준편차(n-n-1), 합격/불합격 수)
■ 히스토그램 및 X-R 차트 |
|
 |
|
사양
HR-511/521/522/523
| 모델번호 |
HR-511 |
HR-521 |
HR-522 |
HR-523 |
주문
번호 |
100V AC
120V AC 220V AC
240V AC |
810-208K
810-208A
810-208D
810-208E |
810-202K
810-202A
810-202D
810-202E |
810-203K
810-203A
810-203D
810-203E |
810-204K
810-204A
810-204D
810-204E |
| 예비
시험압 |
29.42N, 98.07N |
사용 가능
경도 스케일 |
우측 참조 |
| 시험압
설정 |
콘트롤
유니트 |
| 로드 콘트롤 |
자동(로딩,지속,언로딩) |
| 로드
지속 시간 |
0초-120초(1초
간격) |
| 최대 시편 높이 |
205mm(표준 플랫
앤빌용) |
| 최대
시편 깊이 |
150mm(인덴터
축 중심에서) |
| 재물대 상승 |
수동 |
전동 |
| 콘트롤
유니트 |
시트 스위치
타입
|
터치
스크린 타입 |
| 데이터
출력 |
RS-232C,
디지매틱 코드(SPC) 및 센트로닉스 |
| 전원 |
100/120/220/240V
AC, 50/60Hz |
| 치수 |
본체 |
250(W)×670(D)×605(H)mm |
| |
콘트롤
유니트 |
165(W)×260(D)×105(H)mm |
| 무게 |
약 65kg |
선택 사양 액세서리
| 주문 번호 |
설명 |
| 19BAA292 |
다이아몬드 인덴터(최소 ￠22mm까지) |
| 19BAA074 |
1/16" 직경 스틸 볼 인덴터 |
| 19BAA082 |
스페어 1/16" 스틸 볼(10개
세트) |
| 19BAA076 |
1/4" 직경 스틸 볼 인덴터 |
| 19BAA084 |
스페어 1/4" 스틸 볼(10개
세트) |
| 19BAA075 |
1/8" 직경 스틸 볼 인덴터 |
| 19BAA083 |
스페어 1/8" 스틸 볼(10개
세트) |
| 19BAA077 |
1/2" 직경 스틸 볼 인덴터 |
| 19BAA085 |
스페어 1/2" 스틸 볼(10개
세트) |
| 810-037 |
라운드 테이블(￠180mm) |
| 810-038 |
라운드 테이블(￠250mm) |
| 810-043 |
스폿 앤빌(￠12mm) |
| 810-030 |
스폿 앤빌(록크웰 수퍼피셜용
다이아몬드 팁
타입) |
| 810-044 |
스폿 앤빌(￠5.5mm) |
| 810-040 |
V 앤빌(￠40mm, 30mm 그루브 쪽) |
| 810-041 |
V 앤빌(￠40mm, 6mm 그루브 쪽) |
| 810-042 |
V 앤빌(￠10mm, 8mm 그루브 쪽) |
| 810-029 |
V 앤빌(￠400mm, 길이, 30mm
그루브 쪽) |
| 19BAA123 |
경도 시험 블록(30HRC - 35HRC) |
| 19BAA124 |
경도 시험 블록(45HRC - 50HRC) |
| 19BAA125 |
경도 시험 블록(60HRC - 65HRC) |
| 19BAA126 |
경도 시험 블록(90HRC - 95HRC) |
| 19BAA127 |
경도 시험 블록(30HRC - 35HRC) |
| 19BAA128 |
경도 시험 블록(64HR30N - 69HR30N) |
| 19BAA129 |
경도 시험 블록(74HR30T - 79HR30T) |
| 810-622 |
프린터(DPU-414, 100V) |
| 19BAA262 |
연결 케이블 |
| 19BAA157 |
프린터 용지 |
| 19BAA161 |
공구 현미경(20X 모델) |
| 19BAA318 |
공구 현미경(40X 모델) |
| 19BAA319 |
공구 현미경(100X 모델) |
|
|
사용 가능 경도 스케일
록크웰 수퍼피셜
| |
147.1N |
294.2N |
441.3N |
| 다이아몬드 |
HR15N |
HR30N |
HR45N |
| 1/16" 스틸 볼 |
HR15T |
HR30T |
HR45T |
| 1/8" 스틸 볼 |
HR15W |
HR30W |
HR45W |
| 1/4" 스틸 볼 |
HR15X |
HR30X |
HR45X |
| 1/2" 스틸 볼 |
HR15Y |
HR30Y |
HR45Y |
록크웰
| |
588.4N |
980.7N |
1471N |
| 다이아몬드 |
HRA |
HRD |
HRC |
| 1/16" 스틸 볼 |
HRF |
HRB |
HRG |
| 1/8" 스틸 볼 |
HRH |
HRE |
HRK |
| 1/4" 스틸 볼 |
HRL |
HRM |
HRP |
| 1/2" 스틸 볼 |
HRR |
HRS |
HRV |
브리넬
| |
61.29N |
98.07N |
153.2N |
1mm
카바이드 볼 |
─ |
HBW1/10* |
─ |
2.5mm
카바이드 볼 |
HBW2.5/6.25* |
─ |
HBW2.5/
15.625* |
| |
245.2N |
294.2N |
306.4N |
1mm
카바이드 볼 |
─ |
HBW1/30* |
|
2.5mm
카바이드 볼 |
─ |
─ |
HBW2.5/
31.25* |
5mm
카바이드 볼 |
HBW5/25* |
─ |
─ |
| |
612.9N |
980.7N |
1226N |
1mm
카바이드 볼 |
HBW2.5/62.5* |
─ |
─ |
2.5mm
카바이드 볼 |
HBW5/62.5* |
─ |
HBW5/
125* |
5mm
카바이드 볼 |
─ |
HBW10/100* |
─ |
| |
1839N |
2.5mm
카바이드 볼 |
HBW25/187.5 |
* HR-521, HR-511용으로는 사용 불가
선택 사양 액세서리 (브리넬
경도 시험용)
| 주문 번호 |
설명 |
| 19BAA277 |
￠1mm 카바이드 볼 인덴터 |
| 19BAA279 |
￠2.5mm 카바이드 볼 인덴터 |
| 19BAA280 |
￠5mm 카바이드 볼 인덴터 |
| 19BAA284 |
￠10mm 카바이드 볼 인덴터 |
| 19BAA281 |
스페어 ￠1mm 카바이드 볼(5개
세트) |
| 19BAA283 |
스페어 ￠2.5mm 카바이드 볼(5개
세트) |
| 19BAA162 |
스페어 ￠5mm 카바이드 볼(1개) |
| 19BAA163 |
스페어 ￠10mm 카바이드 볼(1개) |
| 19BAA027 |
경도 시험 블록(200HBW) |
| 19BAA161 |
공구 현미경 |
|
|
| |
코드 |
제품명(규격) |
가격 |
| |
810-203 |
로크웰
경도시험기
(HR-522) |
15,300,000원 |
| |
|
|
 | |
 |
|
 |
|
